XLS1型螺旋細格栅機

    XLS1型螺旋細格栅機是集格栅、傳輸機和(hé / huò)螺杆壓榨機三種功能于一(yī / yì ／yí)體的新型固液分離機械。它可直接安裝在水渠内，也可安 裝在容器箱中。污水從栅筐前端流入，從栅縫中流出。濾渣被截留在栅筐内。累積在栅條上的濾渣又形成過濾層進一(yī / yì ／yí)步起到過濾作用。從而提高了(le／liǎo)濾渣的過濾效率。當栅筐前後的水位差達到設定值時，減速電機自動啓動，帶動清渣耙旋轉，其清渣齒伸入栅條之間，将所有濾渣取出，當旋轉到垂直位置時，濾渣自動落入中央的料鬥内，經螺杆傳輸，同時壓榨，再落入物料箱或傳輸機進行外運。爲(wéi / wèi)了(le／liǎo)清理齒上的濾渣，清渣耙能自動倒轉15度，經過一(yī / yì ／yí)清渣齒闆時能自動清理清渣耙上的餘渣，以免發生故障。
       濾渣在輸送過程中被壓榨脫水，因含量可達35%~45%。

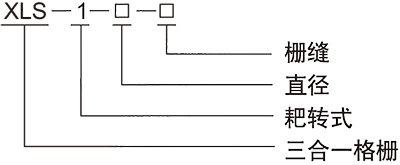

型号說明

技術規格

       過濾栅框濾縫尺寸爲(wéi / wèi)6至10mm，直徑從 600mm~3000mm，處理大大可237600m3/h。詳細數據見過水流量表和(hé / huò)安裝尺寸表。

XLS1型螺旋格栅過水流量表

XLS1型螺旋格栅安裝參數表

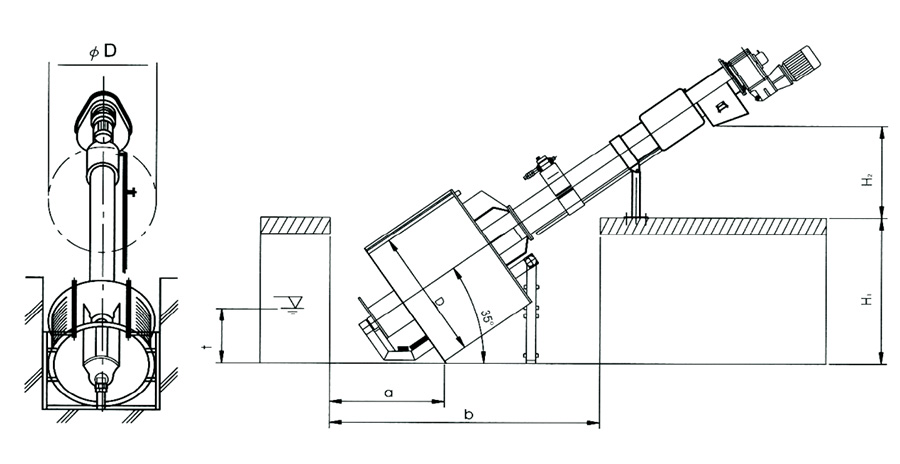

水渠安裝圖
