用途
回轉式格栅除污機是一(yī / yì ／yí)種專業的水處理固液分離設備，主要(yào / yāo)用于城鎮污水處理廠、區污水預處理裝置、市政雨污水泵站、自來水廠和(hé / huò)電廠冷卻水等進水口處，該設備也用于紡織、印染、食品、水産、造紙、屠宰、制革等各個行業的水處理工程，是水處理行業中的固液分離設備。

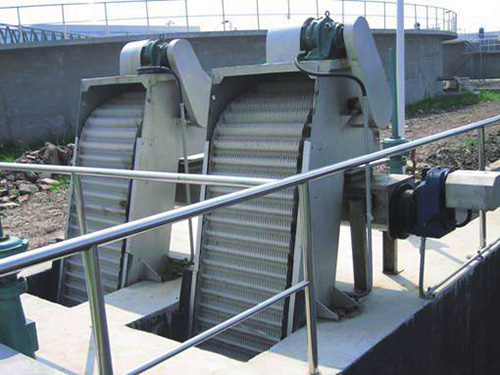

結構及工作原理
該設備釆用回轉式，由一(yī / yì ／yí)種特殊形狀的犁形耙齒按一(yī / yì ／yí)定的裝配順序的數量排列在橫軸上，組成耙齒鏈，根據過水流量，裝配成不同的間隙，安裝在泵站或水處理系統的入口處，當驅動裝置帶動耙齒鏈自下向上運動時，水中的雜物被耙齒鏈撈起，液體則在栅隙中流過，設備轉動到上部頂點後，耙齒鏈改變運行方向，由上向下運動，物料依靠自重從耙齒上自行脫落，當耙齒從反面轉到底部時，又開始另一(yī / yì ／yí)循環往複的連續運行，從而不斷的從水中清撈雜物，達到固液分離的目的。
技術參數和(hé / huò)安裝尺寸表
| 型号/參數 | XLH- 500 | XLH- 600 | XLH- 700 | XLH- 800 | XLH- 900 | XLH- 1000 | XLH- 1100 | XLH- 1200 | XLH- 1300 | XLH- 1400 | XLH- 1500 | |
| 設備寬度B（mm） | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
| 渠道寬度B1（mm） | B+100 | |||||||||||
| 有效栅寬B2（mm） | B-157 | |||||||||||
| 基礎螺栓間距B3（mm） | B+200 | |||||||||||
| 設備總寬B4（mm） | B+350 | |||||||||||
| 耙齒間隙 b（mm） | t=100 | 1 ≤b≤50 | ||||||||||
| t=150 | 10≤b≤50 | |||||||||||
| 安裝角度α（°） | 60-85 | |||||||||||
| 渠道深度H（mm） | 800-12000 | |||||||||||
| 卸料口至平台高度H1（mm） | 600-1200 | |||||||||||
| 設備總高H2（mm） | H+H1+1500 | |||||||||||
| 後箱架高 H3（mm） | t=100 | ≈1000 | ||||||||||
| t=150 | ≈1100 | |||||||||||
| 耙齒運行速度V（m/min） | ≈2.1 | |||||||||||
| 電機功率N（kw） | 0.55-1.1 | 0.75-1.5 | 1.1-2.2 | 1.5-3.0 | ||||||||
| 水頭損失 | W20（無堵塞時） | |||||||||||
| 土建 載荷 | P1（KN） | 20 | 25 | |||||||||
| P2（KN） | 8 | 10 | ||||||||||
| △P（KN） | 1.5 | 2.0 | ||||||||||
主要(yào / yāo)特點
驅動裝置釆用擺線針輪或斜齒輪式減速電機直接驅動，噪聲低、結構緊湊，運行平穩等特點；
機架爲(wéi / wèi)整體框架結構，剛性強，安裝簡便、日常維修工作量少；
耙齒規格兩種，耙齒節距t=100、200mm；
設備操作簡便，可直接就地(dì / de)/遠程控制設備的運行；
爲(wéi / wèi)防止意外過載，設有機械剪切銷和(hé / huò)過電話流雙重保護，使設備運行安全可靠；
當設備寬≥1500mm時，爲(wéi / wèi)保證設備的整體強度，将采用并聯機的形式。
過水流量表
| 型号 | XLH- 500 | XLH- 600 | XLH- 700 | XLH- 800 | XLH- 900 | XLH- 1000 | XLH- 1100 | XLH- 1200 | XLH- 1300 | XLH- 1400 | XLH- 1500 | ||
| 栅前水深H3（m） | 1.0 | ||||||||||||
| 過栅流速V¹（m/s） | 0.8 | ||||||||||||
| 間隙 b（mm） | 1 | 過水 流量 Q （m³/m） | 0.03 | 0.04 | 0.05 | 0.06 | 0.07 | 0.08 | 0.08 | 0.09 | 0.10 | 0.11 | 0.12 |
| 3 | 0.07 | 0.09 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.22 | 0.24 | 0.26 | ||
| 5 | 0.09 | 0.11 | 0.14 | 0.16 | 0.18 | 0.21 | 0.23 | 0.26 | 0.28 | 0.31 | 0.33 | ||
| 10 | 0.11 | 0.14 | 0.17 | 0.21 | 0.24 | 0.27 | 0.30 | 0.33 | 0.37 | 0.40 | 0.43 | ||
| 15 | 0.13 | 0.16 | 0.20 | 0.24 | 0.27 | 0.31 | 0.34 | 0.38 | 0.42 | 0.45 | 0.49 | ||
| 20 | 0.14 | 0.17 | 0.21 | 0.25 | 0.29 | 0.33 | 0.37 | 0.41 | 0.45 | 0.49 | 0.53 | ||
| 25 | 0.14 | 0.18 | 0.22 | 0.27 | 0.31 | 0.35 | 0.39 | 0.43 | 0.47 | 0.51 | 0.55 | ||
| 30 | 0.15 | 0.19 | 0.23 | 0.27 | 0.32 | 0.36 | 0.40 | 0.45 | 0.49 | 0.53 | 0.57 | ||
| 40 | 0.15 | 0.20 | 0.24 | 0.29 | 0.33 | 0.38 | 0.42 | 0.46 | 0.51 | 0.55 | 0.60 | ||
| 50 | 0.16 | 0.20 | 0.25 | 0.29 | 0.34 | 0.39 | 0.43 | 0.48 | 0.52 | 0.57 | 0.61 | ||

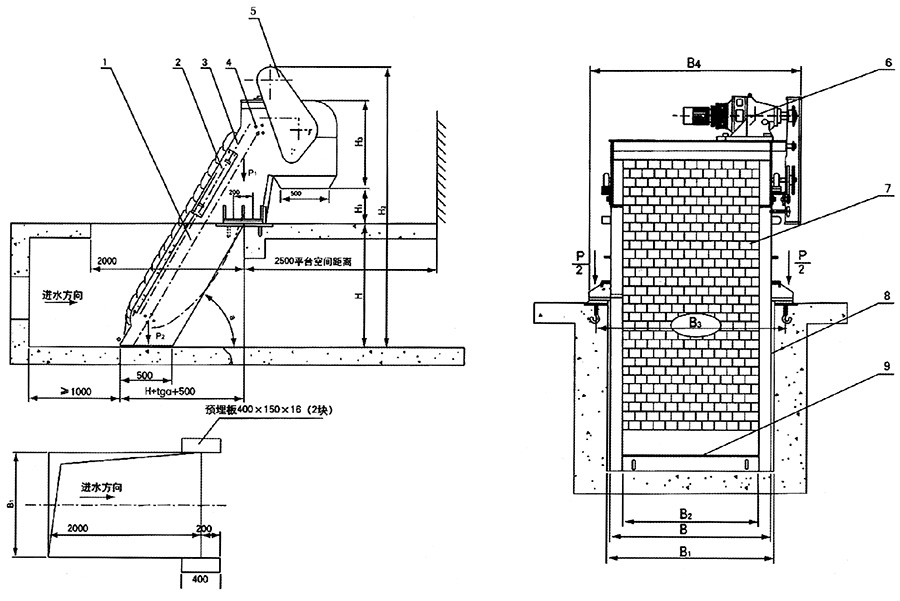

外形安裝尺寸圖
